Comment changer un fusible dans un camping-car ?
Vous rencontrez un problème électrique dans le camping-car ? Le bon réflexe est de vérifier l’état des fusibles. Seulement, comment y accéder, identifier un éventuel dysfonctionnement et changer un fusible dans un camping-car ? Vous trouverez toutes les réponses aux questions que vous vous posez dans cet article !
Changer un fusible dans un camping-car :
mode d’emploi
Vous recherchez un camping-car à vendre ? Consultez nos annonces de camping car occasion pour prendre la route de la liberté !
Le boîtier à fusibles : fonctionnement et accès
Le bloc électrique
Dans le dispositif électrique de votre camping-car, vous trouverez un boîtier porte-fusibles, un disjoncteur, ainsi qu’ou boîtier chargeur :
1- Le boîtier porte-fusibles regroupe tous les fusibles qui concernent la cellule.
2- Le disjoncteur, généralement au centre, fonctionne de la même façon que ceux que l’on trouve au sein d’une habitation classique. Ainsi il vous permettra de bien vérifier que votre véhicule est bien alimenté en 220V ou au contraire que les plombs ont disjoncté et que le véhicule ne se recharge plus.
3- Quant au boîtier chargeur, il dispose d’un témoin rouge lumineux. Si ce témoin est allumé, cela signifie que votre véhicule est bien branché sur secteur. Il permet, grâce à l’énergie procurée par le 220V, de recharger les batteries sur le 12V.
Comment accéder au boîtier à fusibles ?
La boîte à fusibles peut se trouver dans divers emplacements au sein d’un camping-car. Ainsi, elle est parfois située sous le siège conducteur, derrière le siège passager ou encore dans la soute.
Pour repérer l’emplacement du bloc électrique dans votre véhicule, nous vous invitons à vous référer à sa notice d’utilisation.

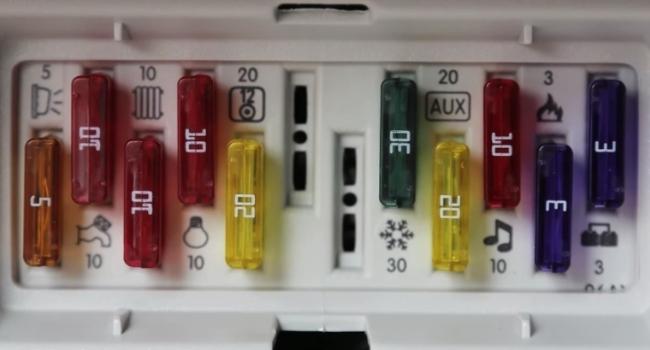

Un boîtier à fusibles (source : Ypocamp)
Identifier les différents fusibles et vérifier leur état
Avant toute chose, assurez-vous de ne pas vous trouver en surchauffe. En effet, l’intensité maximale présente aux sorties 12V ne doit pas dépasser 90% du courant nominal du fusible correspondant sur le bloc électrique.
Trouver le bon fusible à remplacer
5 A : ce fusible concerne l’alimentation de la lumière extérieure. Il dépend du bouton lumière extérieure et il s’éteint automatiquement lors du démarrage moteur.
10 A : ce fusible sert à l’alimentation de la pompe à eau. Il dépend du bouton pompe.
10 A : ce fusible correspond à l’alimentation du chauffage/chauffe-eau. Il dépend du bouton général ON/OFF.
20 A : ce fusible concerne l’alimentation du groupe lumière. Il dépend du bouton lumière.
30 A : ce fusible sert à alimenter le réfrigérateur 12 V.
20 A : ce fusible correspond à l’alimentation auxiliaire (limiteur de charge panneau solaire ou marchepied électrique). Il dépend du bouton général ON/OFF. Auxiliaire 1.
3 A : ce fusible concerne l’alimentation du gaz (réfrigérateur, cuisine, vanne chauffe-eau etc.). Il dépend du bouton général ON/OFF.
3 A : ce fusible sert à la protection de la sortie out.
Vérifier l’état du fusible
Le fusible est grillé si le filament est brisé ou avec une marque de brûlure. Tout fusible dont l’aspect est différent des autres peut être considéré comme hors d’usage.
Changer un fusible dans un camping-car
Bien souvent, dans le camping-car, vous trouverez une boite de fusibles de rechange afin de remplacer le fusible défectueux. Si ce n’est pas le cas, vous trouverez des fusibles dans un magasin de fournitures pour automobiles.
☝️ Peu importe la marque, il faut que votre nouveau fusible soit de la même taille, de la même forme et supporte la même intensité que l’ancien fusible défectueux.
En effet, la valeur inscrite sur le fusible correspond à son intensité. Si vous remplacez le fusible défectueux par un fusible de plus faible intensité, ce dernier risque de griller plus vite. À l’inverse, si vous optez pour un fusible d’intensité plus élevée, votre circuit tout entier est en danger, car mal protégé.

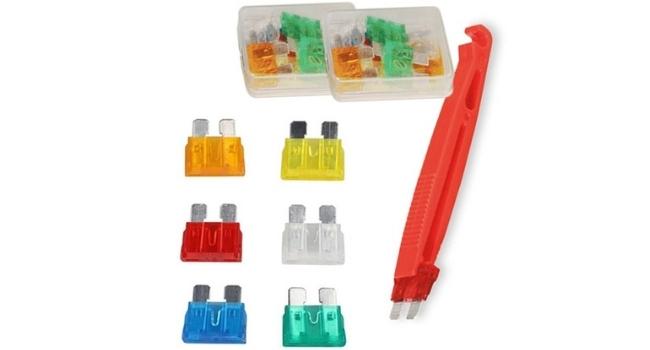

Des fusibles à broches (source : Camping-car Plus)
Voilà, maintenant que l’on vous a « éclairé(e) » sur comment changer un fusible dans un camping-car, il ne vous reste plus qu’à louer un véhicule sur notre site si vous ne possédez pas déjà le vôtre !
Des suggestions ou remarques ? Donnez-les nous en commentaire et faites-en profiter la communauté sur notre Groupe Facebook Le Carnet de Voyage des Campers. Et si cet article vous a plu, partagez-le
